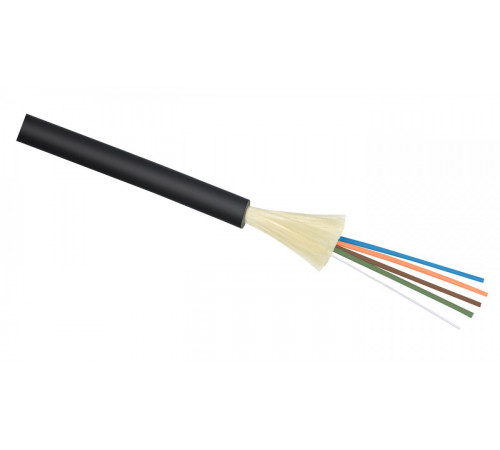

ВО кабель Lanmaster одномодовый универсальный 4 волокна нг(А)-HF OS2 Ultra черный LAN-OFC-DU4-S2-HF

Назначение: Применяется для прокладки внутри зданий, в защитных трубах, лотках. Конструкция: Кабель содержит пучок оптических волокон в буферном покрытии, на который наложен слой упрочняющих арамидных нитей, выполняющих функцию силовых элементов. Оболочка кабеля изготавливается из полимерной композиции, не распространяющей горение, не содержащей галогенов с низким дымовыделением. Оболочка кабеля изготавливается черного цвета стойкой к ультрафиолетовому излучению. Кабель подразделяется на 2 типа (№1- LAN-OFC-DUxx-yy-HF; № 2 - LAN-OFC-DUxx-yy-LS) Цветовая идентификация буферного покрытия: № Волокна 1-12 № Волокна 13-24 № Волокна 25-36 № Волокна 37-48 1 Синий 13 Синий + 1 метка 25 Синий + 2 метки 37 Синий + 3 метки 2 Оранжевый 14 Оранжевый + 1 метка 26 Оранжевый + 2 метки 38 Оранжевый + 3 метки 3 Зеленый 15 Зеленый + 1 метка 27 Зеленый + 2 метки 39 Зеленый + 3 метки 4 Коричневый 16 Коричневый + 1 метка 28 Коричневый + 2 метки 40 Коричневый + 3 метки 5 Серый 17 Серый + 1 метка 29 Серый + 2 метки 41 Серый + 3 метки 6 Белый 18 Белый + 1 метка 30 Белый + 2 метки 42 Белый + 3 метки 7 Красный 19 Красный + 1 метка 31 Красный + 2 метки 43 Красный + 3 метки 8 Черный 20 Черный + 1 метка 32 Черный + 2 метки 44 Черный + 3 метки 9 Желтый 21 Желтый + 1 метка 33 Желтый + 2 метки 45 Желтый + 3 метки 10 Фиолетовый 22 Фиолетовый + 1 метка 34 Фиолетовый + 2 метки 46 Фиолетовый + 3 метки 11 Розовый 23 Розовый + 1 метка 35 Розовый + 2 метки 47 Розовый + 3 метки 12 Бирюзовый 24 Бирюзовый + 1 метка 36 Бирюзовый + 2 метки 48 Бирюзовый + 3 метки Массогабаритные характеристики: Кол-во ОВ в кабеле Диаметр кабеля, (±0,5)мм Вес кабеля, (±5) кг/км LAN-OFC-DUxx-yy-HF LAN-OFC-DUxx-yy-LS LAN-OFC-DUxx-yy-HF LAN-OFC-DUxx-yy-LS 2 5,5 3,5 32,1 13,0 4 5,8 5,0 36,1 24,0 6 6,0 39,7 8 6,3 6,0 43,7 35,0 12 6,9 6,5 51,6 41,0 16 7,5 7,5 60,2 52,0 24 8,5 8,5 75,4 74,0 32 10,5 9,2 95,2 75,0 36 11,0 9,5 102,0 78,0 48 12,1 10,5 121,4 95,0 Параметры эксплуатации: Тип кабеля: LAN-OFC-DUxx-yy-HF LAN-OFC-DUxx-yy-LS Рабочая температура -40°С…+60°С -40°С…+60°С Температура монтажа -10°С…+50°С -10°С…+50°С Температура транспортировки и хранения -50°С…+50°С -40°С…+50°С Минимальный радиус изгиба не менее 10 диаметров кабеля 10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением) Срок службы 25 лет 25 лет Технические параметры кабеля LAN-OFC-DUxx-yy-HF: Оптический кабель стоек к указанным ниже воздействиям Вид воздействия Нормируемое значение Критерии оценки Монтажное растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) 1600 Н dα* = 16 часов dα
